ASTM F439 SCH80 CPVC Bağlantı Elemanı: Avantajları, Standartları ve Teknik Özellikleri

ASTM F439 SCH80 CPVC Bağlantı Parçaları, Amerikan Test ve Malzeme Derneği (ASTM) tarafından geliştirilen bir standart olan ASTM F439-19'a uygun olarak üretilen klorlu polivinil klorür (CPVC) boru bağlantı parçalarıdır. Bu bağlantı parçaları, endüstriyel su temini, kimyasal taşıma ve yüksek basınçlı bina boru hatlarında yaygın olarak kullanılan, yüksek-basınçlı, korozyona- dayanıklı boru sistemleri için tasarlanmıştır. Aşağıda avantajlarının, standartlarının ve teknik gereksinimlerinin ayrıntılı bir dökümü bulunmaktadır.

Temel Avantajlar
>Korozyon Direnci:Asitlere, alkalilere ve tuzlara karşı dayanıklı olup boru hattının ömrünü uzatır.
>Yüksek Basınç Kapasitesi:SCH80 tasarımı yüksek basınçlarda çalışmaya olanak sağlar.
>Termal Kararlılık:HDT 90 dereceden büyük veya ona eşit, sıcak su veya-yüksek sıcaklıkta sıvı taşınmasına uygundur.
>Kurulum Kolaylığı:Solventli çimento kaynağı, sıcak eritme veya karmaşık aletlere olan ihtiyacı ortadan kaldırarak işçilik maliyetlerini azaltır.

Standart Arka Plan ve Temel Amaç
* ASTM F439'un Kökeni ve Güncellemeleri
İlk olarak 1974'te yayınlanan ASTM F439, CPVC bağlantı parçası imalatındaki en son gelişmeleri yansıtacak şekilde en son 2019'da revize edildi (F439-19).
Standart, ASME/ANSI Çizelge 80 (SCH80) duvar kalınlığına uygundur ve güç ve dayanıklılık açısından uluslararası kabul görmüş bir referans noktası olarak hizmet eder.
*SCH80'in Teknik Önemi
SCH80, SCH40'a kıyasla daha kalın bir duvarı ifade eder ve daha yüksek basınç direnci sağlar. Örneğin:
8 inçlik bir SCH80 CPVC borusunun duvar kalınlığı 0,500 inç iken, SCH40'taki aynı boyut 0,322 inçtir.
Bu tasarım, yüksek-basınçlı ortamlarda gelişmiş güvenlik sağlar.

Üretim Süreçleri
>Kalıplanmış Bağlantı Parçaları:Boyutsal doğruluk ve boyut spesifikasyonlarına tam uyum sağlayan enjeksiyon kalıplama yoluyla üretilmiştir.
>İşlenmiş Bağlantı Parçaları:Karmaşık geometrilere uygun, D1784'e uygun malzemeler kullanılarak ekstrüde edilmiş boşluklardan üretilmiştir.
>Kaynaklı Bağlantı Parçaları:İşlemin neden olduğu kusurları önlemek için bu standardın dışında tutulmuştur (örneğin alın-kaynaklı veya soket-kaynaklı bağlantı parçaları).

Boyutsal Toleranslar
>Duvar Kalınlığı:Bağlantı parçalarının minimum duvar kalınlığı, karşılık gelen SCH80 borunun minimum duvar kalınlığının %125'i kadar olmalı ve soket duvarları en azından borunun minimumuna eşit olmalıdır.
>Örnek:4 inçlik bir bağlantı parçası minimum 0,337 inç duvar kalınlığı gerektirir.
>İç Çap Hesabı:Minimum dış çap – (2 × maksimum duvar kalınlığı)=minimum iç çap, düzgün sıvı akışı sağlar.
>Konu Özellikleri:Tüm konik boru dişleri ASTM F1498'e uygun olmalı ve sızdırmaz-sızdırmazlık için mastar denetiminden geçmelidir.

İFAN Fabrikası

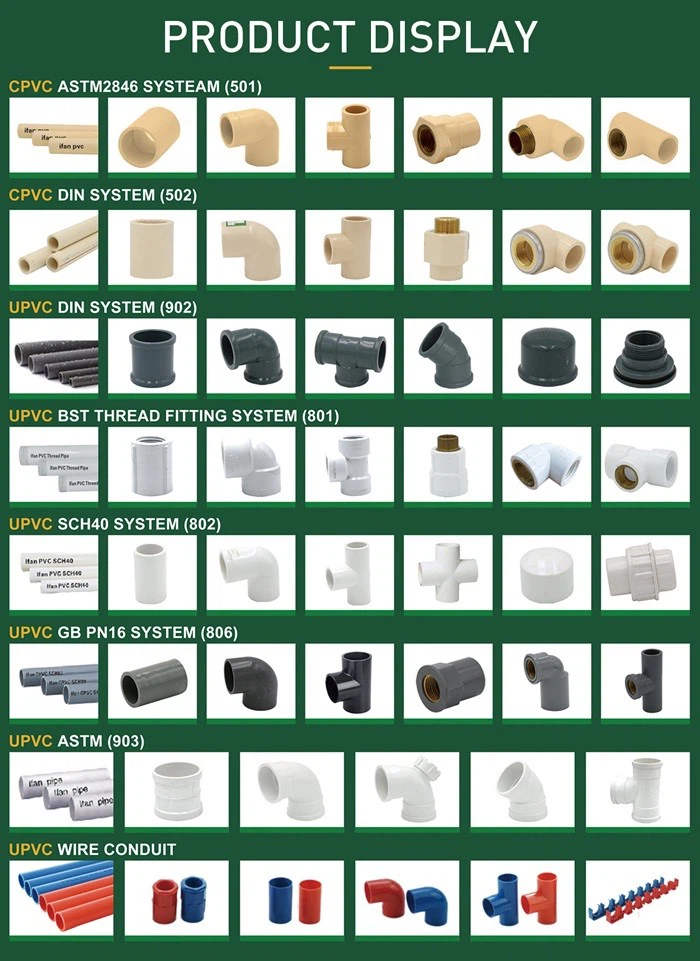

IFAN fabrikası 1993 yılında kurulmuş olup 120.000 metrekarelik bir atölyede 610 çalışana sahiptir. IFAN, PPR, PVC, CPVC, PPSU, HDPE, PEXA, PEXB, PERT, pirinç bağlantı parçaları, pirinç küresel vanalar, ısıtma sistemleri, gaz sistemleri, musluklar ve sıhhi hortumlar dahil olmak üzere tüm sıhhi tesisat boruları ve bağlantı parçalarını tasarlayabilir ve üretebilir.
